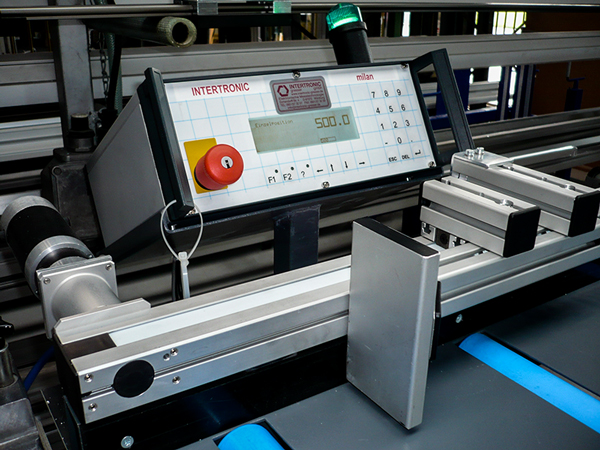

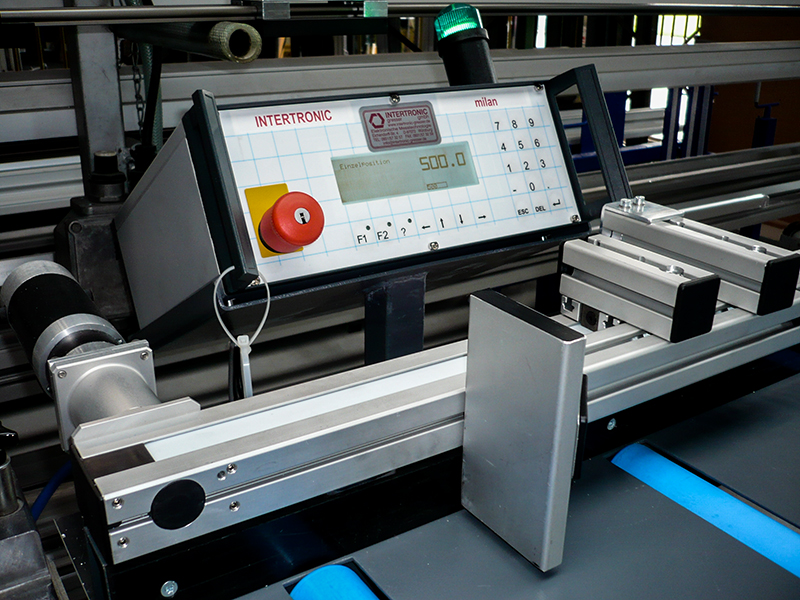

Präzisions-Längenanschlag mit Steuerung

Präzisions-Längenanschlag mit integriertem Planetengetriebe und Servomotor bietet maximale Leistung = Fertigungsstückzahl durch extrem hohe Verfahrgeschwindigkeit bis 2.000 mm pro Sekunde.

Besonderheit: Die Verfahrweg-Erfassung erfolgt vollelektronisch mit einem berührungslosen Sensor, absolut verschleißfrei und mit unbegrenzter Lebensdauer. Genauigkeit: 0,01 mm pro Meter!

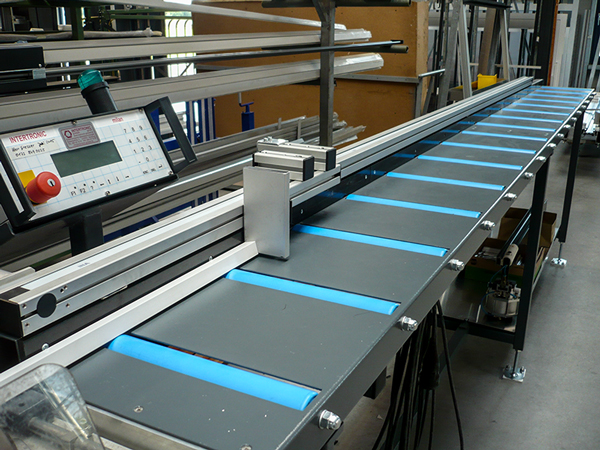

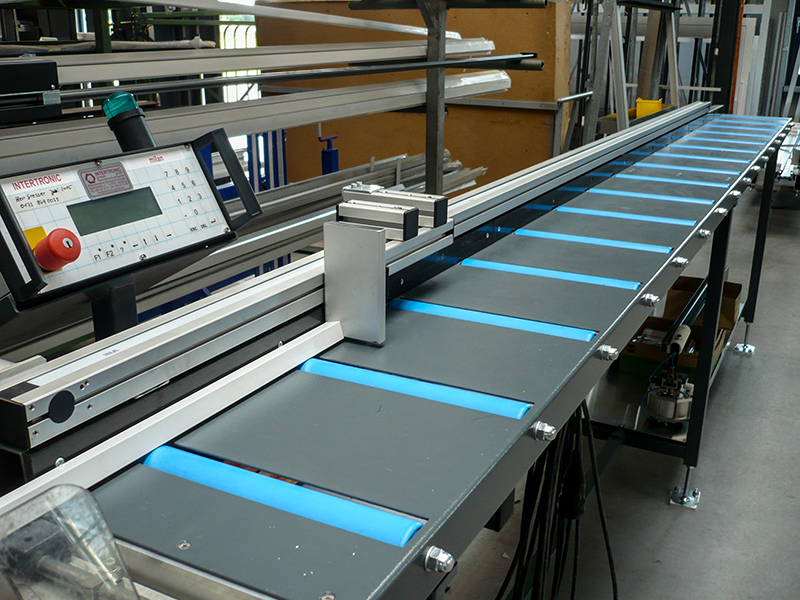

Präzisions-Längenanschlag mit Rollenbahn

Präzisions-Längenanschlag mit Rollenbahn. Beliebige Wunschlängen, maximal 6.000 mm.
Auf Wunsch: Sonderanfertigung mit Überlängen bis 10.000 mm.



Hochleistungs-Glasleisten-Mess- und Zuschnittanlage
für Holz- und Kunststofffenster

Funk-Roll-Maß im Einsatz



Vergleich Glasleisten-Fertigung
INTERTRONIC-Anlage mit Fremdsystemen
Fertigungsleistung INTERTRONIC-Anlage

Gleiche Stückzahl mit weniger Zeit = höhere Stückzahl pro Stunde = maximale Leistung

INTERTRONIC-Anlage: 120 Stück pro Stunde = Mehrleistung 300 %
= Kostensenkung: 70% = € 12.000,- je 10.000 Glasleisten

Glasleistenfertigung Fremdfabrikat: Circa 20 - 30 Stück pro Stunde = Minderleistung 300%

INTERTRONIC-Anlage: Gleiche Stückzahl mit weniger Zeit
= Kostensenkung = Rationalisierung = Mehrgewinn 70 %

Beispiel

Fertigung 40 Glasleisten pro Tag = 10.000 Stück pro Jahr
Zeitaufwand Fremdfabrikat = 120 Minuten je 40 Stück GL = Minderleistung 300 %
Leistung INTERTRTONIC-Anlage = 20 Minuten je 40 Stück GL = Mehrleistung 300 %

Unterschied Fertigungszeit pro 40 Stück Glasleisten: 1 Stunde 40 Minuten
= Zeitmehraufwand bei Fremdanlage = Zeitersparnis bei INTERTRONIC-Anlage

Fazit

INTERTRONIC-Anlage: Mehrleistung 300%
= Zeitminderung 1,4 Stunden je 40 Stück Glasleisten gegenüber Fremdsystemen

Zeitminderung = Rationalisierungsgewinn

Circa € 12.000,- je 10.000 Glasleisten
= Rationalisierungsgewinn pro Jahr bei Fertigung von 10 Elementen pro Tag
= 10.000 Stück pro Jahr und Stundensatz € 40,-



Neue Version 2014: Funk-Steuerung mit Touchscreen

Neue Version 2014: Funk-Steuerung mit Touchscreen (unverbindliche Musterabbildung)

Touchscreen-Funk-Steuerung (Option gg. Aufpreis), unverbindliche Musterabbildung



Elektronischer Magnetsensor

Berührungsloses Meßsystem: Die Problemlösung bei Messfehlern und Positionierungenauigkeiten.Intertronic Gresser GmbH setzt bereits seit Jahrzehnten als optimale Alternative ein vollelektronisches Meßsystem für den Maschinen-Verfahrweg ein.

Die Besonderheit: Dieses arbeitet vollkommen ohne mechanische Übertragungselemente und ist somit berührungslos und völlig verschleißfrei!

Die Erfassung des Maschinenverfahrweges erfolgt vollelektronisch durch einen berührungslosen Sensor, der als Weginformation magnetische "Feldlinien" zählt mit einer Messgenauigkeit von 0,01 mm pro Meter.

Die Genauigkeit dieses mechanikfreien Systems bleibt garantiert und praktisch unbegrenzt für die Lebensdauer der Maschine erhalten. Dieses System haben wir seit Jahrzehnten erfolgreich bei unseren Präzisions-Längenanschlägen in der Glasleistenfertigung im bewährten Einsatz (siehe Kunden-Referenzen).

Unsere kompakten Linear-Module (KPM) mit integriertem Getriebe und Motor sind einbaufertige, angetriebene Lineareinheiten für unbegrenzte Hübe. Der Antrieb erfolgt durch einen 24V-DC-Servo-Motor, Planetengetriebe und Zahnriemen. Die Module sind lieferbar bis zu einer Maximallänge von 6.000mm.

Diese Linear-Module gibt es mit:

  • einem Kugelumlaufeinheiten-Führungssystem für mittlere bis hohe Belastungen
  • zwei Getriebegrößen / Untersetzungen
  • einem Servo-Motor mit zwei Leistungsklassen
  • einem Laufrollen-Führungssystem für kleine bis mittlere Belastungen
  • neu: Schwerlastausführung. Maximallast bis zu zwei Tonnen.



Linear-Module "KPM" mit integriertem Planetengetriebe und ServomotorPräzisions-Längenanschlag Kompaktmodul KPM

Tragkörper aus eloxiertem Aluminium-Profil mit gehärteten Stahlführungen und vier kugelgelagerten, spielfrei einstellbaren Laufrollen.

Laufwagen-Antrieb durch einen 24V-Gleichstrom-Motor über Zahnriemen. Längenmessung und Verfahrwegerfassung mit dem bewährten berührungslosen und absolut verschleißfreien elektronischen Magnetsystem "PAG".





Linear-Module mit Laufrollenführung

sind Baueinheiten bestehend aus:

  • einer Tragschiene - Aluminium-Trägerprofil mit gehärteten und geschliffenen Stahlwellen
  • einem auf der Tragschiene geführten Laufwagen
  • einem Zahnriemen-Antrieb mit Umlenkeinheiten
  • einem Servomotor mit zwei Leistungsklassen
  • einem Planetengetriebe
  • nehmen Kräfte und Momente um alle Achsen auf
  • sind geeignet für kleinere bis mittlere Belastungen
  • haben Laufrollen, die auf Gebrauchsdauer befettet sind.

sind geeignet für:

  • Beschleunigungen bis 40 m/s²
  • Geschwindigkeiten bis 8 m/s
  • Betriebstemperaturen von -20 °C bis +80 °C



Linear-Module mit Laufrollenführung - LaufwagenLaufwagen

Präzisions-Laufwagen aus eloxiertem Aluminium mit vier spielfrei einstellbaren, kugelgelagerten Laufrollen. Antrieb durch Zahnriemen. Optional alle Stahlteile aus rostfreiem V2A-Stahl.

  • Option 1:
    Pneumatische Klemmung.

  • Option 2:
    Schwerlastausführung für hohe mechanische Belastungen.



Linear-Module mit Laufrollenführung - Tragschiene mit UmlenkeinheitTragschiene mit Umlenkeinheit

Präzisions-Laufwagen-Tragschiene mit Umlenkeinheit für den Zahnriemen. Verbundschiene aus eloxiertem Aluminium-Trägerprofil mit gehärteten und geschliffenen Stahlführungen. Laufwagen mit vier kugelgelagerten Stahl-Laufrollen.

Optimale Modul-Linearität und Positionier-Präzision des Laufwagens.



Weitere Anwendungsbeispiele

Vollautomatische Alu-Zuschnittanlage mit Pusher-Betrieb und Touch-Screen-Monitor sowie Präzisions-Längenanschlag. Gesamtlänge: 8 Meter.Anwendungsbeispiel Zuschnitt-Vollautomat:

Sägeautomat mit vollautomatischem "Pusher-Betrieb" oder wahlweise manueller Materialzufuhr. Intertronic-Steuerung mit Option Touch-Screen-Monitor (siehe Bild) sowie Präzisions-Längenanschlag. Gesamtlänge: 8 m. Branche: Fertigung von Industrie-Toren.

Optionen

Datentransfer vom Büro-PC zur Steuerung. Funkempfang vom Glasleisten-Messgerät Intertronic Funk-Roll-Mass. Alternativ Steuerung mit Touch-Screen-Monitor lieferbar.

Schwerlastausführung für hohe mechanische Belastungen, beispielsweise schwere Stahlprofile.
Auf Wunsch Überlängen bis maximal 10 m.

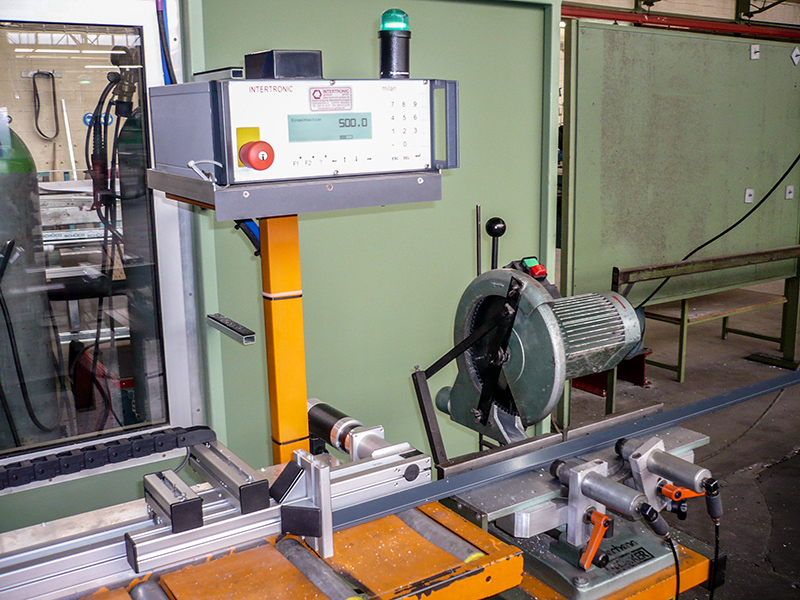

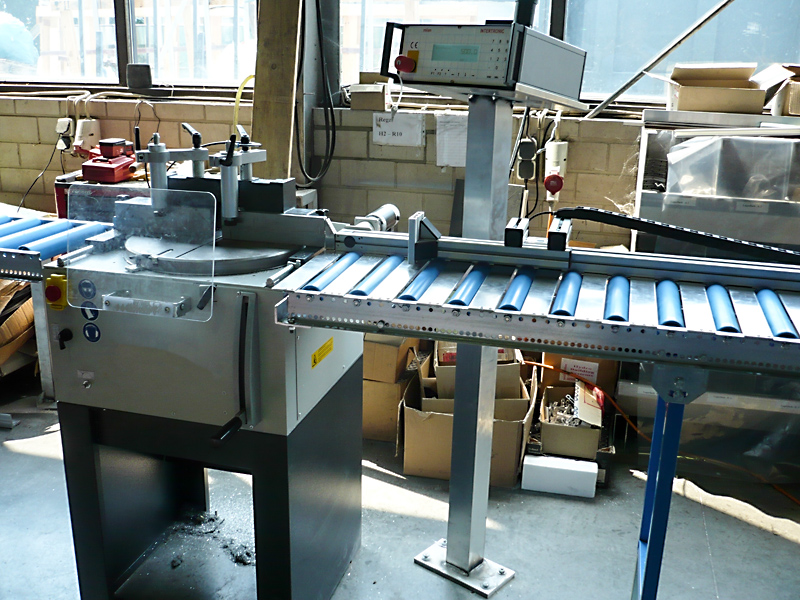

Anwendungsbeispiel Alu-Kapp-SägeAnwendungsbeispiel Alu-Kapp-Säge:

Vollautomatischer elektronischer Präzisions-Längenanschlag mit elektronischer Funk-Steuerung.

Optionen

Datentransfer vom Büro-PC zur Steuerung. Funkempfang vom Glasleisten-Messgerät Intertronic Funk-Roll-Mass.







Maschinenansicht mit LängenanschlagAnwendungsbeispiel Alu-Glasleistensäge:

Vollautomatischer elektronischer Präzisions-Längenanschlag mit elektronischer Funk-Steuerung.

Optionen

Glasleisten-Funk-Roll-Mass mit integriertem Funk-Barcode-Scanner oder Funk-Mess-Schiene für Sprossenmessung







Vollautomatischer elektronischer Längenanschlag mit Steuerung.Anwendungsbeispiel Alu- Glasleistensäge:

Vollautomatischer elektronischer Präzisions-Längenanschlag mit elektronischer Funk-Steuerung.

Optionen

Glasleisten-Funk-Roll-Mass mit integriertem Funk-Barcode-Scanner oder Funk-Mess-Schiene für Sprossenmessung.





Vollautomatischer elektronischer Längenanschlag mit integrierter Winkelgradmessung.Anwendungsbeispiel Alu- Gehrungssäge:

Vollautomatischer elektronischer Präzisions-Längenanschlag mit integrierter Winkelgradmessung an Gehrungssäge. Maximallänge: 6.000mm.









Funksteuerung, Präzisions-Längenanschlag, duale Verwendung für Alu- und Stahlsäge.Anwendungsbeispiel Alu- und Stahlsäge:

Elektronische Funk-Steuerung mit Präzisions-Längenanschlag für duale Anwendungen von Alu- und Stahl-Glasleisten.

Das Bild zeigt sehr gut, wie man mit älteren Manschinen die optimale Leistung erzielt durch die Verwendung der Intertronic-Anlage.

Der Kunde schneidet hier vorwiegend wahlweise Hueck Alu-Glasleisten und Janssen Stahl-Glasleisten mit der zugehörigen Maschine.



Anwendungsbeispiel Holz-GlasleistensägeAnwendungsbeispiel Holz-Glasleistensäge:

Vollautomatischer elektronischer Präzisions-Längenanschlag an Holz-Glasleistensäge mit Doppelschnitt.

Elektronische Steuerung mit Netzwerk-Datentransfer vom Büro-PC zur Maschine.

Beliebige Maximallänge des Längenanschlags bis 6.000mm.

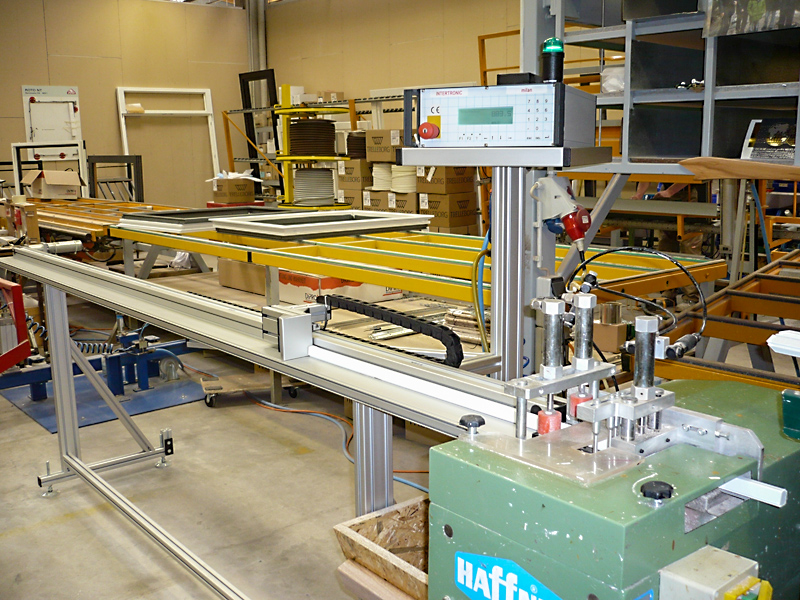

Anwendungsbeispiel Kunststoff-GlasleistensägeAnwendungsbeispiel Kunststoff-Glasleistensäge:

Vollautomatischer elektronischer Präzisions-Längenanschlag mit Materialauflage aus Aluminium-Hohlkammerprofil an einer Kunststoff-Glasleistensäge.

Elektronische Steuerung mit Netzwerk-Datentransfer vom Büro-PC zur Maschine.

Beliebige Maximallänge des Längenanschlags bis 6.000mm.

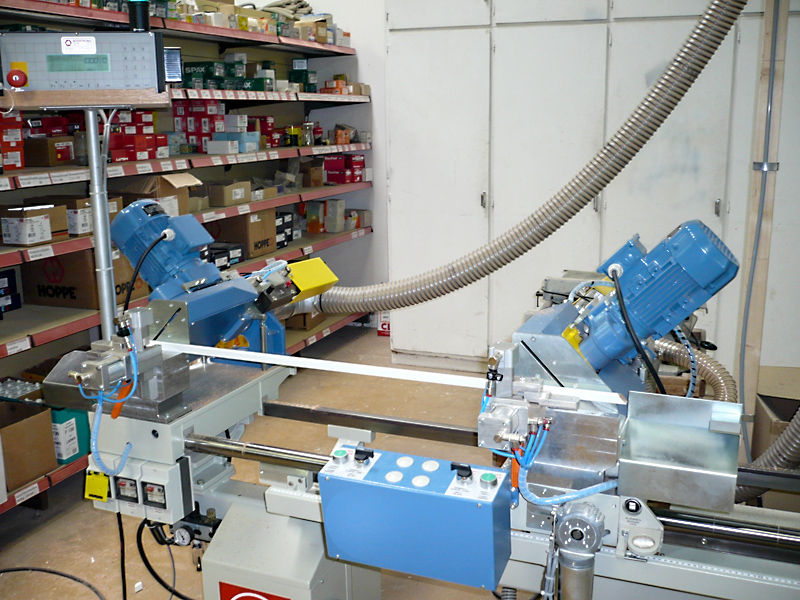

Elektronische Steuerung an Doppelgehrungssäge.Anwendungsbeispiel Doppelgehrungssäge:

Elektronische Funksteuerung an Doppelgehrungssäge für den Zuschnitt von Holz-Glasleisten.

  • Option 1:
    Nachrüstung und Automatisierung von Doppelgehrungssägen. Der Einsatz der Steuerung auch bei manuellen Maschinen.

  • Option 2:
    Nachrüstung und Modernisierung von Doppelgehrungssägen bei defekter Fremdsteuerung.


Laufwagen mit LängenanschlagAnwendungsbeispiel Zapfenschlitzmaschine:

Laufwagen mit Präzisions-Längenanschlag.
Maximallänge: 6.000 mm









Vollautomatischer Längenanschlag. Längenmaßeinstellung mit integrierter Winkelgradmessung. Anwendungsbeispiel Zapfenschlitzmaschine:

Vollautomatischer elektronischer Präzisions-Längenanschlag. Längenmaßeinstellung mit integrierter Winkelgradmessung.









Vollautomatischer Längenanschlag mit integrierter Winkelgradmessung und Schrägversatz- Ausgleich.Anwendungsbeispiel Zapfenschlitzmaschine:

Vollautomatischer Präzisions-Längenanschlag mit integrierter Winkelgradmessung und Schrägversatz- Ausgleich für den Zuschnitt von Schrägelementen wie Wintergärten, Pyramiden, Studiofenster.







Manueller Präzisions-Längenanschlag mit elektronischer Digital-MesseinheitAnwendungsbeispiel Zapfenschlitzmaschine:

Manueller Längenanschlag, Gesamtlänge 3.000 mm, mit elektronischer Digital-Messeinheit.

Positioniergenauigkeit des Laufwagens: 0,1mm.

Lieferbar in jeder beliebigen Wunschlänge bis 6.000mm.





Manueller Präzisions-Längenanschlag mit elektronischer Digital-Messeinheit (Detailansicht)Anwendungsbeispiel Zapfenschlitzmaschine:

Manueller Längenanschlag, Gesamtlänge 3.000 mm, mit elektronischer Digital-Messeinheit (Detailansicht).









ROM-3-FunkUnsere Produkte

Präzisions-Glasleisten-Messgerät (Patent)

Funk-Roll-Maß "ROM-3"

Die Optimalversion liefern wir Ihnen komplett mit bidirektionaler Funkanlage und Funkreichweite bis 500 Meter.

Vorteil: Absolut fehlerfreier Funk-Datentransfer mit Fehlermeldung zur Kontrolle.

Dazu unsere hundertfach bewährte, schon seit 2003 patentierte elektronische Funk-Steuerung mit einem vollautomatischen Präzisions-Längenanschlag.

Durch einen berührungslosen, verschleißfreien elektronischen Magnet-Sensor ist eine optimale Messpräzision von 0,01 mm pro m garantiert.

Die INTERTRONIC Gresser GmbH aus Würzburg liefert Ihnen nicht nur technisch optimale Produkte, sondern auch 40-jähriges messtechnisches "Know-How"...

Nach dem Motto "Spezialisten leisten besonderes" bieten wir Ihnen betriebsindividuelle Lösungen. Auch deshalb sind führende Firmen unsere Referenzen.

Mehr zu diesem Produkt »

Patenturkunde

Das Funk-Roll-Mass "ROM-3" ist seit Februar 2003 patentiert. Sehen Sie dazu die entsprechende Patent-Urkunde:

ROM-3-Funk - Patenturkunde

Demovideo

Hier sehen Sie das Demovideo zu unserem Funk-Roll-Mass, Steuerung und Präzisions-Längenanschlag.

Volle Größe anzeigen
